کانکتورهای SMA و RP-SMA یکی از پرکاربردترین اتصالات در تجهیزات رادیویی و سیستم‌های وایرلس هستند. این اتصالات به دلیل قابلیت انتقال سیگنال‌های فرکانس بالا، در سیستم‌های مخابراتی، شبکه‌های بی‌سیم، و تجهیزات آزمایشگاهی بسیار مورد استفاده قرار می‌گیرند. در این مقاله به بررسی انواع کانکتورهای SMA و RP-SMA، تفاوت‌های آن‌ها و کاربردهای ویژه‌شان خواهیم پرداخت.

تعریف کانکتور SMA

کانکتور SMA (SubMiniature version A) یک کانکتور استاندارد RF (فرکانس رادیویی) است که برای انتقال سیگنال‌های میکروویو و فرکانس‌های بالا طراحی شده است. کانکتورهای SMA به دلیل طراحی مکانیکی و الکتریکی دقیق، در سیستم‌های مخابراتی و وایرلس بسیار محبوب هستند.

انواع کانکتورهای SMA و مشخصات آن‌ها

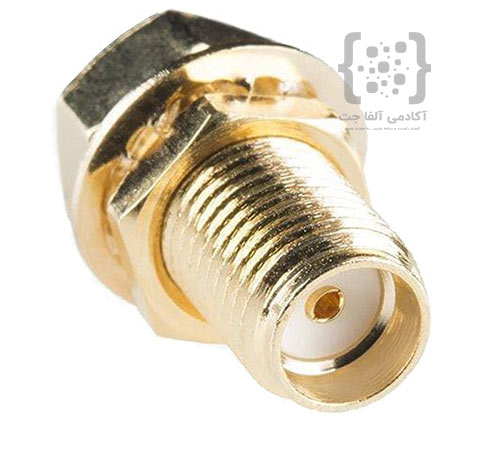

1. SMA Female

• ویژگی‌ها: این کانکتور دارای یک حفره در وسط است که پین کانکتور SMA Male در آن قرار می‌گیرد.
• کاربردها:
  • اتصال به آنتن‌های وایرلس.
  • تجهیزات رادیویی و مدارهای فرکانس بالا (RF).
  • دستگاه‌های وایرلس مانند مودم‌ها و روترها.

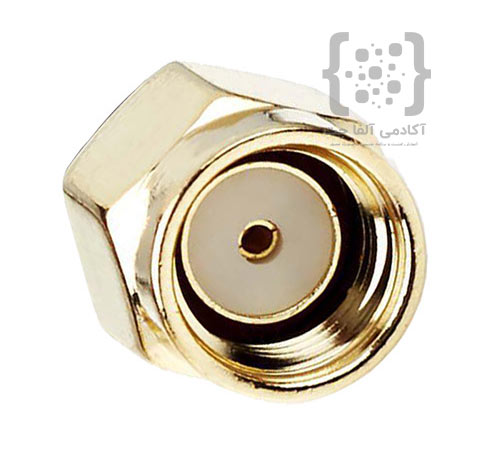

2. SMA Male

• ویژگی‌ها: این کانکتور دارای یک پین داخلی است که با حفره کانکتور SMA Female جفت می‌شود.
• کاربردها:
  • اتصالات در سیستم‌های مخابراتی و وایرلس.
  • انتقال سیگنال در تجهیزات ماهواره‌ای و آزمایشگاهی.
  • آنتن‌های GPS و Wi-Fi.

تعریف کانکتور RP-SMA (Reverse Polarity SMA)

کانکتورهای RP-SMA یک نسخه با قطبیت معکوس از کانکتورهای SMA هستند. در این کانکتورها، برعکس طراحی استاندارد SMA، پین و حفره جابه‌جا شده‌اند. این نوع طراحی به‌منظور جلوگیری از اتصال آنتن‌های غیرمجاز و به‌عنوان یک استاندارد امنیتی در صنعت شبکه‌های بی‌سیم معرفی شد.

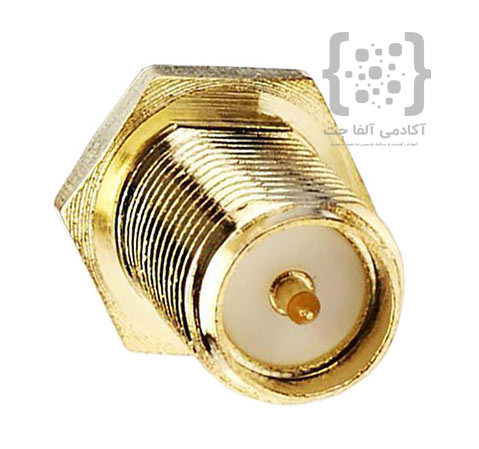

3. RP-SMA Female

• ویژگی‌ها: برخلاف SMA Female، کانکتور RP-SMA Female دارای یک پین داخلی در وسط است.
• کاربردها:
  • تجهیزات شبکه‌های بی‌سیم مانند روترها و کارت‌های شبکه.
  • اتصال به آنتن‌های Wi-Fi و تقویت‌کننده‌های سیگنال.
  • شبکه‌های استاندارد 802.11.

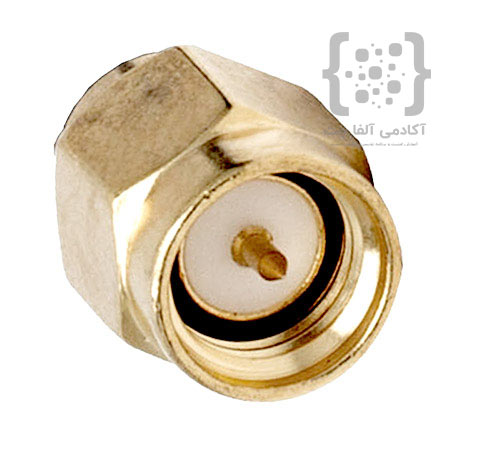

4. RP-SMA Male

• ویژگی‌ها: این کانکتور دارای یک حفره در وسط است که به RP-SMA Female متصل می‌شود.
• کاربردها:
  • در تجهیزات Wi-Fi و شبکه‌های بی‌سیم خانگی و صنعتی.
  • اتصال آنتن‌های شبکه‌های وایرلس و فرکانس بالا.
  • استفاده در تجهیزات IoT و ارتباطات دوربرد.

تفاوت بین کانکتورهای SMA و RP-SMA

تفاوت اصلی بین کانکتورهای SMA و RP-SMA در قطبیت داخلی آن‌هاست:

• در SMA Female حفره وجود دارد و SMA Male پین دارد.
• در RP-SMA Female پین وجود دارد و RP-SMA Male دارای حفره است.

این تفاوت به‌منظور جلوگیری از اتصال اشتباه آنتن‌های غیرمجاز و تجهیزات ناسازگار به‌کار گرفته می‌شود.

کاربردهای اصلی کانکتورهای SMA و RP-SMA

1. سیستم‌های مخابراتی و رادیویی:
   • انتقال سیگنال‌های RF و میکروویو در فرکانس‌های بالا.
2. شبکه‌های بی‌سیم:
   • اتصال آنتن‌های Wi-Fi، بلوتوث و GPS.
3. تجهیزات آزمایشگاهی:
   • استفاده در مدارهای تست سیگنال فرکانس بالا.
4. صنایع مخابراتی و ماهواره‌ای:
   • تجهیزات ارتباطی ماهواره‌ای و سیستم‌های رادیویی صنعتی.
5. شبکه‌های IoT و اینترنت اشیاء:
   • اتصال سنسورها و ماژول‌های وایرلس در سیستم‌های هوشمند.

کانکتورهای SMA و RP-SMA به دلیل عملکرد و کارایی بالا در فرکانس‌های بالا، نقش حیاتی در تجهیزات مخابراتی و شبکه‌های بی‌سیم دارند. درک تفاوت بین این کانکتورها و انتخاب مناسب آن‌ها برای تجهیزات، از اشتباهات فنی جلوگیری کرده و بهره‌وری سیستم‌ها را افزایش می‌دهد. طراحی RP-SMA نیز به‌عنوان یک استاندارد امنیتی نقش مهمی در تجهیزات وایرلس مدرن ایفا می‌کند.
